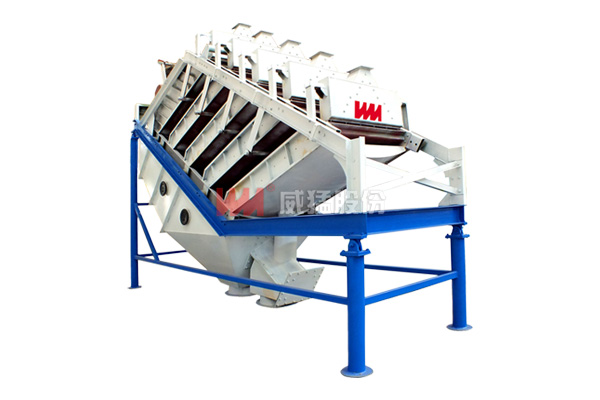

分布筛-Y

分布筛-Y

应用领域:铁矿石,钛铁矿选矿浓度控制和分级,铌矿选矿厂等
适用物料:铁矿、钛铁矿、钨矿、锡矿、钽矿、铌矿以及石英砂、长石矿和高岭土等
索取报价在线留言

分布筛-Y是威猛股份针对小于200网目(小于0.075mm)物料的筛分而研发升级的新型筛分设备。可广泛用于铁矿、钛铁矿、钨矿、锡矿、钽矿、铌矿以及石英砂、长石矿和高岭土等选矿厂精矿粒度的控制与分级。


采用统一的振动源驱动多层筛箱共同振动的设备,是采用独立筛分系统的筛箱上下错落分层布置,各层筛面独立完成给料、筛分作业,各层筛面的筛下物、筛上物分别汇集排出。

矿浆进入分矿器后,均匀分成多路,再经给矿管分别进入多个给矿器。给矿器把矿浆均匀的洒在筛面上端,筛面上的物料由于连续受到高频率、小振幅的振动,在倾斜的筛面上做连续的跳动,使物料分散,细粒物料在均匀的过程中透过筛孔成为筛下产品,而大于筛孔的物料在倾斜的筛面上连续向前跳跃,而成为筛上产品。

分布筛-Y实际上是多台单层细筛集成于一台机器上,其给料有效宽度实际是多台单层筛的宽度之和。



工作原理:

分布筛-Y是采用直线运动的原理,由高频激振源按相反方向转动产生的直线振动使多层筛板整体沿筛板长度方向一致运动。

高频直线运动产生的 7.5g重力加速度使物料输送速度快,加速矿浆在整个筛面形成薄层;特别是大粒物料的输送速度更快,在筛面停留的时间更短。

另外,多张筛板平行叠层布置在同一个振动筛框上,相当于扩大筛分面积;也就是细筛处理能力扩大了。


分布筛-Y的结构及特点:

1、采用分层结构、设计独特、技术先进,筛框和筛网整体振动,可实现三路、四路、五路并联;

2、多层高频激振源采用我公司专利产品(直线自振源),动力和振动两源合一的直线自振源,实现机电一体化。

3、采用高频低幅的振动方式,振动频率1450次/分,增加了物料与筛面接触和透筛的概率,加快了筛分速度;

4、悬挂式橡胶弹簧支承筛框,噪音低,设备负荷小,功耗低,整机2X1.8Kw;

5、采用我公司自行设计的分矿器,可使矿浆均匀铺展于筛面,提高筛分效率和处理能力;

6、两筛网过渡处采用二次再造浆槽设计,采用直接向造浆槽补加水的方式,可避免直接向筛面补加水导致的筛网加速磨损,也可避免筛上物料强行穿透筛网而导致物料的跑粗;

7、筛面采用弧形结构布置,并采用∪型橡胶条支撑筛面

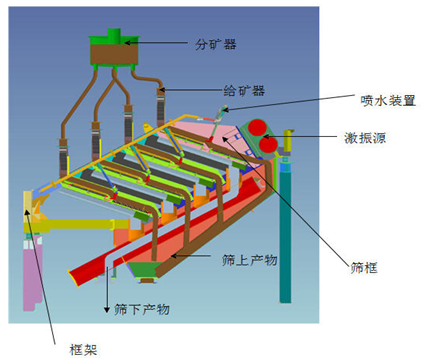

分布筛-Y主要由:分矿器、给矿器、喷水装置、激振源、筛网、筛框、内框架、外框架、收料斗、减振弹簧等组成。


应用场景

1、铁矿、钛铁矿选矿厂: 用于精矿粒度控制与分级。分布筛-Y的筛分效率高,筛下产物正富集效果显著,从而提高了精选入选品位(可同比提高精矿品位1%~3%);分布筛-Y在铁矿选矿厂可代替螺旋分级机和旋流器,与粗粒磁选工艺配套,提高磨矿机处理能力。

2、钨、锡、钽、铌矿选矿厂 :这类矿石较脆,比重大,可用分布筛-Y代替螺旋分级机、旋流器分级,或与它们组合分级,可显著降低有用矿物粉碎,提高选矿效率,使回收率提高8%~15%,同时使磨矿系统的处理能力提高约20~30%以上。

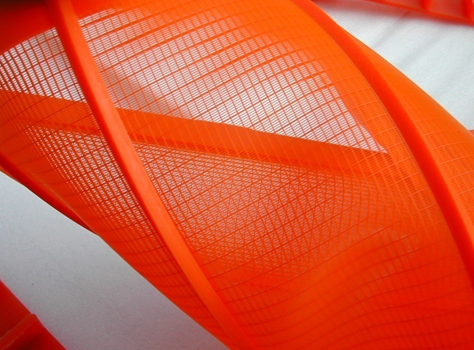

筛板:耐磨防堵聚氨酯筛板


a.柔性耐磨聚氨酯筛网,透筛率高。使得以前认为难筛分甚至不可筛分的细粒和微细粒物料成为可能。正常运转时,其给矿浓度在40%左右,筛分效率平均为75%。在提高入筛细度和降低物料入筛浓度的情况下筛分效率可达90%以上。是国内高频细筛处理能力和筛分效率高的产品。

b.节能 筛网重量轻,动负荷小,筛机带动筛网功率消耗小,这样可扩大了处理量,提高了生产效率,也降低了筛机在运行中的产生噪音,有利于改善工作环境;

c.使用寿命达六个月以上 ,开孔率高达30%,与进口接近,是普通的3倍以上;防堵性好,采用倒三角形的筛丝,筛孔上窄下宽形式,原则上解决筛孔堵塞的问题;

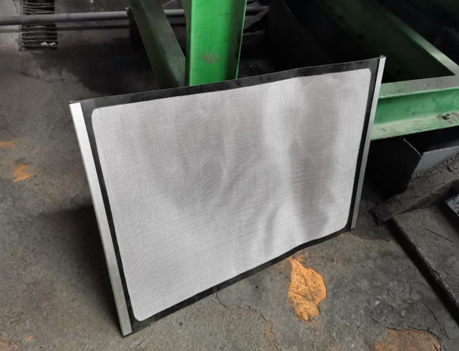

筛板:复合编织网筛板


三层不锈钢编织网组成,上下两层起防护作用,中间为筛分层,三层筛网用特殊胶粘结在一起,形成一个一个小叠层编织网,上层编织网起过滤保护中层的作用,下层编织网起托中层编织网的强度作用,在振动过程中,下层筛网的轻微拍击,不会使物料卡死在筛网中,从理论上和实践中解决了筛孔堵塞的问题,有效地提高洗矿效率;

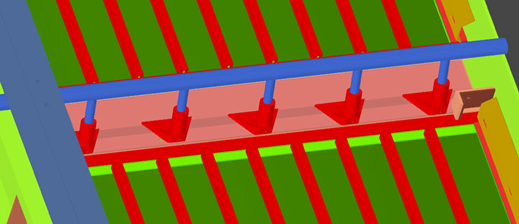

二次再造浆槽


二次再造浆槽是采用多个扇形喷嘴直接向再造浆水槽补加水,筛分物料在造浆水槽完全翻转和碎散。当物料沿筛面向下移动时经重复造浆和多次筛分取得较有效的湿式分级和较大限度的粗细物料分离。采用直接向造浆槽补加水的方式,从而降低筛上物料浓度,大大提高了筛分效率,可避免直接向筛面补加水导致的筛网加速磨损,也可避免筛上物料强行穿透筛网而导致物料的跑粗。

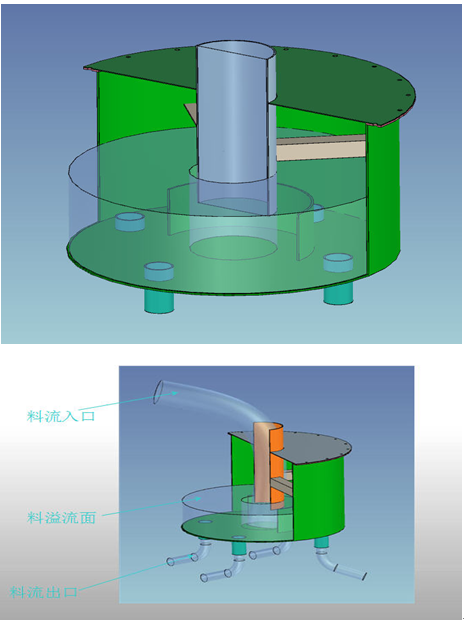

分矿器


分矿器内附耐磨层,进一步提高其使用寿命。分矿器采用溢流分矿方式,使矿浆均匀地分布在各个管路中。



产品优势

1、筛面单位面积处理大,一台五路多层高频振动细筛可代替3-6台普通高频筛;

2、所有过流部件均耐磨处理,如矿浆分矿器,框架、筛上、筛下收集落料斗、给矿器均内衬耐磨材料,提高筛机整体使用寿命。实现设备的优越性,延长设备使用寿命,减少设备维修量;

3、在处理量相同条件下比其它筛机占地面积可节约1/3。





案例

分布筛-Y使用现场:

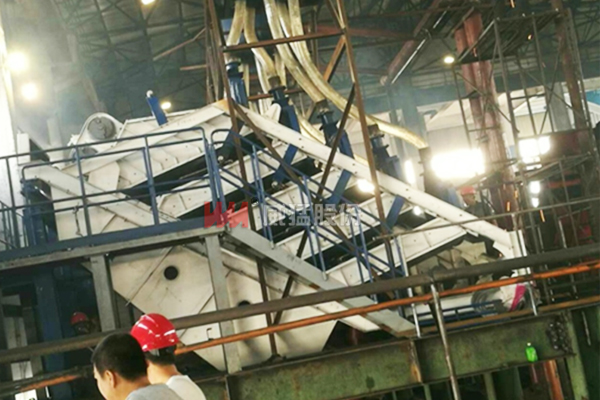

乌海某洗煤有限公司分布筛-Y使用现场
