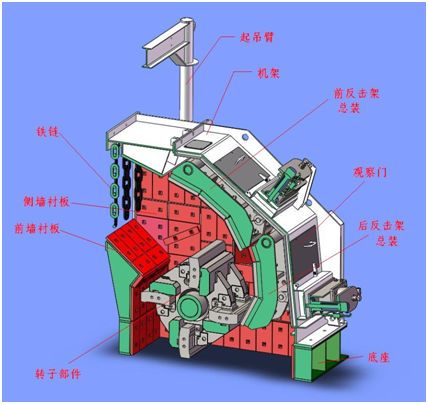

反击式破碎机主要由转子、反击架、机架和传动部分等零部件组成。
1、转子备件
转子架采用钢板焊 接而成，板锤被固定在正确的位置，轴向限位装置，能有 效的防止板锤窜动。
板锤采用高耐磨材料制成。整个转子具有良好的动静平衡性和耐冲击性。
2、机架
机架有底座、中箱架、后上盖三部分坚固、抗扭曲的箱形焊 接结构件组成，彼此用高 强度螺栓连接。为保证安 全可靠的更换易损件，铰链式机架盖可用棘轮装置启闭。建议用户在机架上放置起吊装置，这将帮助你更为快捷的打开上机架以更换易损件或检修设备。机架两侧均设有检修门。
3、反击架
本机装有前、后两个反击架，均采用自重式悬挂结构。每一反击架被单独的支撑在破碎机机架上。破碎机工作时，反击架籍自重保持其正常工作位置；过铁时，反击架迅速抬起，异物排除后，又重新返回原处。反击架与转子之间的间隙可通过悬挂螺栓进行调整。反击衬板可以从磨损较大的地方更换到磨损较小的地方。
4、传动部分
传动部分采用高 效窄V三角皮带传动。与主轴配合的皮带轮采用锥套连接，增加结合面承载能力，便于装拆。转子的转速可通过更换槽轮来调整。
